MechaniCS 2025. Что нового?

MechaniCS – это приложение к AutoCAD или Autodesk Inventor, предназначенное для оформления чертежей в соответствии с ЕСКД, проектирования систем гидропневмоэлементов, зубчатых зацеплений, валов, выполнения инженерного анализа, расчета размерных цепей, создания пользовательских библиотек.

Новые возможности

• Платформы

  • Реализована поддержка платформ AutoCAD 2024, AutoCAD 2025.

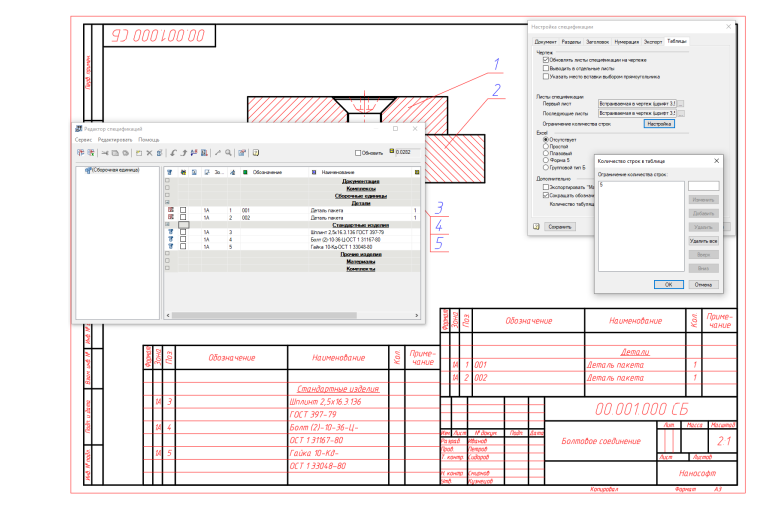

• Вывод встроенной спецификации в несколько столбцов

  • Для встроенной в чертеж спецификации реализован вывод данных в несколько столбцов. В настройках спецификации на вкладке таблицы заведена настройка “Ограничение количества строк”, которая позволяет задавать максимальное количество строк для каждого столбца с данными встроенной в чертеж спецификации.

• Проработаны свойства фланцев, фланцевых заглушек и фланцевых прокладок. Добавлены свойства:

  • категория материала;

  • материал;

  • группа контроля;

  • дополнительные параметры.


Все эти параметры можно выбирать в соответствии с требованиями соответствующих стандартов. Формировать условное обозначение фланцев и фланцевых заглушек для спецификации стало удобнее.

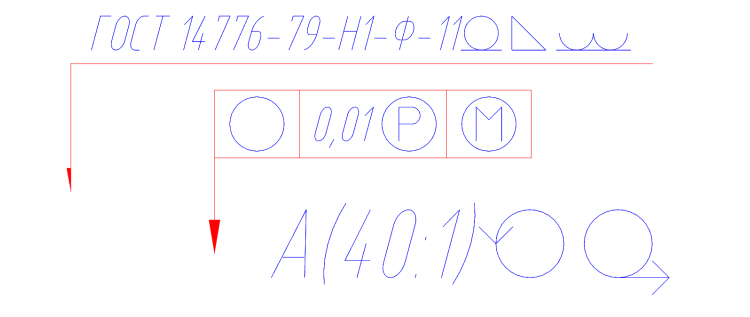

• Несжимаемые символы

  • Специальные символы для обозначения сварных швов, допусков формы и расположения, поворота и разворота видов сделаны так чтобы на них не влияли ни наклон, ни сжатие шрифта, то есть при любом наклоне и сжатии шрифта геометрия этих специальных символов остается неизменной.

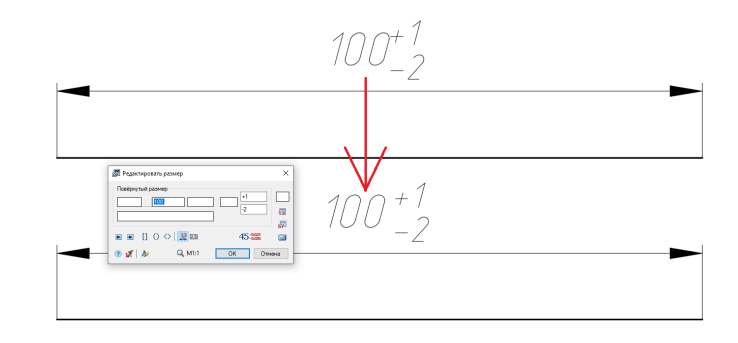

Пробел между значением и допуском размера

• Для исправления недостатков текста dwg, в котором невозможно правильно делать наклон дробей в размерах добавлен пробел между значением и допуском размера. Пробел автоматически добавляется только при соблюдении следующих условий:

  • допуск размера несимметричный;
  • верхний допуск не нулевой;
  • способ отображения допуска включает номинал размера, верхнее и нижнее отклонения.


Таким образом, формируются соединения этих винтов для пакетов деталей произвольной толщины, при этом программа помогает выбрать диаметр винта и его длину (отсеивая недопустимые для выбранной толщины пакета параметры).

• Другие изменения

  • В инструмент “Отрисовка осей” добавлена опция построения оси по двум точкам.

  • Исправлены переносы в наименованиях иностранного крепежа в спецификации.
  • Сделано сохранение параметров символов “Маркировка и клеймение”, чтобы если обозначение уже сделано, то следующее обозначение ставилось такое же.
  • В базу элементов добавлены Прокладки фланцевые по ГОСТ 34655-2020.

  • Добавлена возможность простановки значка дефиса в поле с обозначением баз допусков формы и расположения.
